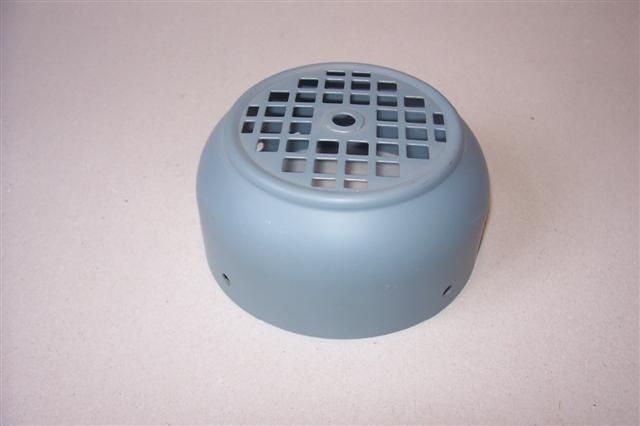

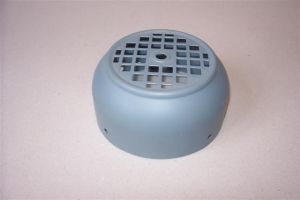

IEC Lüfterhaube 90
IEC Standardhauben, mit Seitenlochung, grundiert, sind ab Lager lieferbar.
Wahlweise kann auch ohne Lochung und in verzinkter Ausführung (nur mit Seitenlochung) geliefert werden ! ( Preis und Lieferzeit bitte separat anfragen )

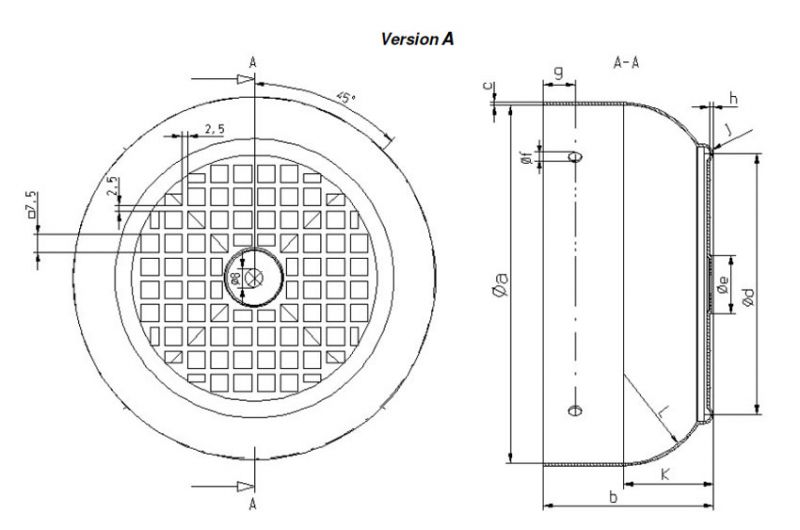

Abmessungen
| IEC | a | b | c | d | e | f | g | h | j | k | l |
| 56 | 108,5 | 53,5 | 1,5 | 78 | 14 | 4,8 | 10 | 2,5 | 3,5 | 29 | 28 |
| 63 | 121 | 61 | 1,5 | 85 | 17 | 4,8 | 14 | 2,5 | 4 | 32 | 31 |
| 71 | 136 | 70,5 | 1,5 | 95 | 18 | 5,8 | 10 | 2,5 | 4 | 35,5 | 34,5 |
| 80 | 154 | 75 | 1,5 | 112 | 25 | 5,8 | 14 | 2,5 | 4 | 39,5 | 38,5 |
| 90 | 174 | 86 | 1,5 | 125 | 30 | 5,8 | 16 | 2,5 | 4 | 45 | 44 |
| 100 | 192 | 95 | 1,5 | 133 | 34 | 5,8 | 18 | 2,5 | 4 | 49,3 | 48,3 |
| 112 | 216 | 99 | 1,5 | 152 | 34 | 5,8 | 16 | 2,5 | 4 | 54 | 53 |
| 132 | 255 | 117 | 1,5 | 173 | 42 | 5,8 | 23 | 2,5 | 4 | 64 | 63 |
